Kapı teknik bilgileri.
Kasa, pervaz, kanat ve duvar payları. Katalog ölçüleri milimetre cinsindedir.
01Standart ölçüler
Geçerli olduğu seriler: Ahşap Seri, Lake Seri, Laminat – Extralam Seri, Amerikan Seri

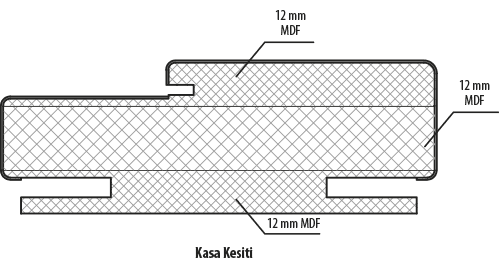

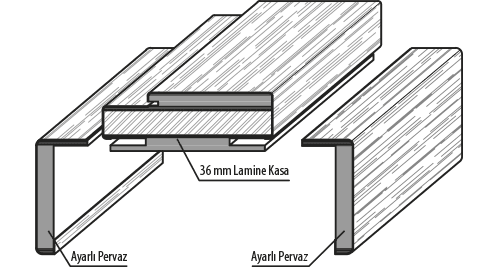

| 36 mm Lamine MDF Kasa |
|---|
| 36 x 110 x 2100 mm |
| 36 x 150 x 2100 mm |
| 36 x 180 x 2100 mm |
| 36 x 210 x 2100 mm |
| Kasa Uzatma Aparatı |
|---|
| 24 x 100 x 2100 mm |

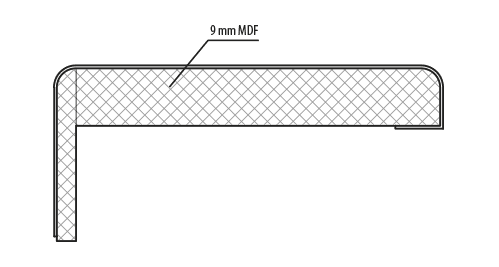

| L Oval Pervaz |
|---|
| 18 x 80 x 2200 mm |
| L Pervaz |
|---|
| 09 x 80 x 2200 mm |
| Bini Çıtası |
|---|
| 09 x 30 x 2100 mm |
| Kenar Cam Çıtası |
|---|
| 18 x 24 x 2100 mm |
| Karolaj Çıtası |
|---|
| 18 x 18 x 2100 mm |
| Süpürgelik |
|---|
| 12 x 80 x 2800 mm |

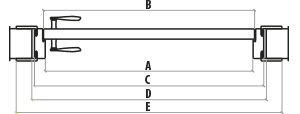

| Kasa İç Eni A | Kanat Eni B | Kasa Dış Eni C | Bitmiş Duvar Eni D | Pervaz Dış Eni E |
|---|---|---|---|---|
| 698 | 710 | 770 | 790 / 880 | 912 |
| 798 | 810 | 870 | 890 / 970 | 1012 |
| 898 | 900 | 960 | 990 / 1070 | 1102 |

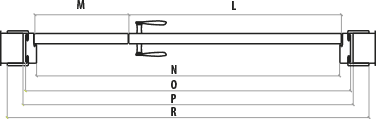

| Kapı Eni | Ana Kanat Eni L | Yavru Kanat Eni M | Kasa İç Eni N | Kasa Dış Eni O | Bitmiş Duvar Eni P | Pervaz Dış Eni R |
|---|---|---|---|---|---|---|
| 710 + 410 | 710 | 410 | 1108 | 1184 | 1024 / 1294 | 1326 |
| 810 + 410 | 810 | 410 | 1208 | 1284 | 1304 / 1384 | 1426 |
| 900 + 410 | 900 | 410 | 1298 | 1374 | 1394 / 1474 | 1516 |

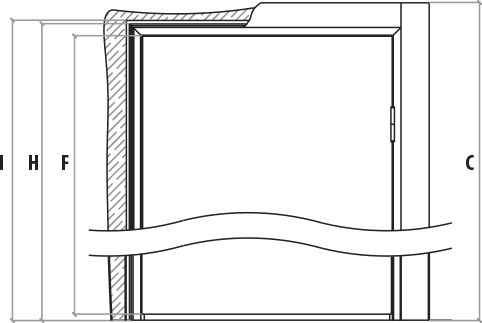

| Kanat Boyu F | Bitmiş Duvar Boyu I | Kasa Boyu H | Pervaz Boyu C |
|---|---|---|---|
| 2020 | 2070 | 2080 / 2130 | 2141 |

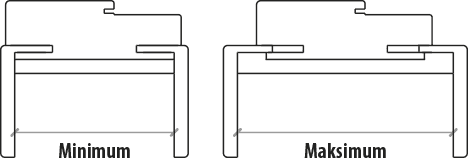

| Duvar Kalınlığı | Minimum Kalınlık | Maksimum Kalınlık |
|---|---|---|
| 110 | 100 | 140 |
| 150 | 140 | 180 |
| 180 | 170 | 210 |
| 210 | 200 | 240 |
| 110 + 100 | 190 | 230 |
| 150 + 100 | 240 | 280 |
| 180 + 100 | 270 | 310 |
| 210 + 100 | 300 | 340 |
02CNC Seri ölçüleri
Geçerli olduğu seriler: CNC Seri
| 36 mm Lamine MDF Kasa |
|---|
| 36 x 110 x 2100 mm |
| 36 x 150 x 2100 mm |
| 36 x 180 x 2100 mm |
| 36 x 210 x 2100 mm |
| Kasa Uzatma Aparatı |
|---|
| 24 x 100 x 2100 mm |
| L Oval Pervaz |
|---|
| 18 x 80 x 2200 mm |
| L Pervaz |
|---|
| 09 x 80 x 2200 mm |
| Bini Çıtası |
|---|
| 09 x 30 x 2100 mm |
| Kenar Cam Çıtası |
|---|
| 18 x 24 x 2100 mm |
| Karolaj Çıtası |
|---|
| 18 x 18 x 2100 mm |
| Süpürgelik |
|---|
| 12 x 80 x 2800 mm |
| Kapı Eni | Kasa İç Eni A | Kanat Eni B | Kasa Dış Eni C | Bitmiş Duvar Eni D | Pervaz Dış Eni E |
|---|---|---|---|---|---|
| 710 | 698 | 710 | 770 | 790 / 880 | 912 |
| 810 | 798 | 810 | 870 | 890 / 970 | 1012 |
| 900 | 898 | 900 | 960 | 990 / 1070 | 1102 |
| Kapı Eni | Ana Kanat Eni L | Yavru Kanat Eni M | Kasa İç Eni N | Kasa Dış Eni O | Bitmiş Duvar Eni P | Pervaz Dış Eni R |
|---|---|---|---|---|---|---|
| 710 + 410 | 710 | 410 | 1108 | 1184 | 1024 / 1294 | 1326 |
| 810 + 410 | 810 | 410 | 1208 | 1284 | 1304 / 1384 | 1426 |
| 900 + 410 | 900 | 410 | 1298 | 1374 | 1394 / 1474 | 1516 |
| Kanat Boyu F | Kasa Boyu H | Bitmiş Duvar Boyu I | Pervaz Boyu C |
|---|---|---|---|
| 2020 | 2070 | 2080 / 2130 | 2141 |
| Duvar Kalınlığı | Minimum Kalınlık | Maksimum Kalınlık |
|---|---|---|
| 110 | 100 | 140 |
| 150 | 140 | 180 |
| 180 | 170 | 210 |
| 210 | 200 | 240 |
| 110 + 100 | 190 | 230 |
| 150 + 100 | 240 | 280 |
| 180 + 100 | 270 | 310 |
| 210 + 100 | 300 | 340 |
